Leitfaden für Kreiselpumpen mit hohem Durchfluss: Typen, Dimensionierung und chemische Prozessbelastung

Wenn Sie schon einmal eine Transferleitung für ein großes Tanklager dimensioniert haben oder miterlebt haben, wie ein Zirkulationskreislauf Schwierigkeiten hatte, weil die Pumpe nur für den Kopf ausgewählt wurde, wissen Sie bereits, dass „hoher Durchfluss“ ein relativer Begriff ist. Bei der Arbeit mit Kreiselpumpen bedeutet dies normalerweise einen Betriebspunkt, bei dem das Volumen wichtiger ist als der Druck. Die Pumpe kann Kühlwasser, chemische Prozessflüssigkeit, Sole oder ein Produkt mit niedriger Viskosität durch ein breites Rohrnetz bewegen, und das Laufrad und das Gehäuse sind so angeordnet, dass sie dieses Volumen effizient leiten. Bei Jiangsu Feixiang Pump Manufacturing Co., Ltd. hat uns unsere tägliche Arbeit mit Chemieanlagen und Prozessanwendern gezeigt, dass die beste Kreiselpumpe mit hohem Durchfluss selten die größte auf dem Datenblatt ist; Es ist dasjenige, das der Systemkurve, der Flüssigkeit und der Wartungsrealität entspricht.

Was „Hoher Durchfluss“ für eine Kreiselpumpe bedeutet

Die Durchflussrate ist das Volumen, das eine Pumpe pro Zeiteinheit fördert, während die Förderhöhe die Energie ist, die sie pro Gewichtseinheit der Flüssigkeit hinzufügt. Eine Kreiselpumpe mit hohem Durchfluss befindet sich auf der rechten Seite ihrer Leistungskurve: großes Volumen, oft bescheidene Förderhöhe. Aus diesem Grund verwenden diese Pumpen üblicherweise ein einstufiges fliegendes Laufrad, ein breites Spiralgehäuse und großzügige Ansaug- und Auslasskanäle. Die spezifische Geschwindigkeit steigt, wenn der Durchfluss im Verhältnis zur Förderhöhe zunimmt, und führt bei Konstruktionen zu Mischströmungs- und Axialströmungslaufrädern, wenn die Förderhöhe sehr gering und der Volumenbedarf sehr hoch ist.

Es ist wichtig, hohen Durchfluss nicht mit hohem Druck zu verwechseln. Eine Pumpe kann eine große Baugröße haben, aber dennoch nur wenige Bar Förderhöhe fördern. Umgekehrt kann eine mehrstufige Pumpe einen hohen Druck bei vergleichsweise geringem Durchfluss erzeugen. Die praktische Frage ist, wo die Systemkurve die Pumpenkurve schneidet und ob die ausgewählte Pumpe nahe ihrem besten Effizienzpunkt arbeitet. Für Flüssigkeiten mit niedriger Viskosität wie Wasser, Lösungsmittel und viele chemische Ströme sind Kreiselpumpen die ideale Lösung, da sie bei relativ einfacher Konstruktion große Volumina fördern können.

Gängige Konfigurationen für Kreiselpumpen mit hohem Durchfluss

Hohe Durchflussaufgaben werden durch mehrere Pumpenanordnungen erfüllt, und die richtige Wahl hängt von der Förderhöhe, der Anordnung, der Flüssigkeit und der Häufigkeit des Betriebs der Einheit ab. Eine horizontale einstufige Prozesspumpe ist oft die erste Option für den allgemeinen Transfer, da sie zugänglich und einfach zu warten ist. Vertikalpumpen sparen Stellfläche und sorgen für kurze Ansaugwege in Schächten oder Zirkulationsgruben. Axialpumpen gehen den Hoch-Flow-Gedanken weiter und verwenden Propellerlaufräder für sehr große Volumina bei geringer Förderhöhe. Mehrstufige Einheiten kommen ins Spiel, wenn der gleiche Durchfluss mit höherem Druck geliefert werden muss, obwohl das Gehäuse länger und komplexer wird.

Im Chemiebetrieb muss die Pumpe auch auf Materialien und Dichtung achten. Eine Standardpumpe für chemische Prozesse kann aus Gusseisen, Edelstahl oder anderen Legierungen mit für die Flüssigkeit geeigneten Gleitringdichtungen geliefert werden. Für Säuren, Laugen und Salzlösungen kann eine ausgekleidete oder korrosionsbeständige Pumpe erforderlich sein. Bei sehr großen Zirkulationsaufgaben wie Verdampfungs- und Kristallisationsschleifen kann ein Axialflussdesign effizienter sein, als eine Kreiselpumpe mit hohem Durchfluss dazu zu zwingen, weit von ihrem besten Punkt entfernt zu arbeiten. Unser Diskussion über die Leistung von Axialpumpen behandelt diesen Kompromiss ausführlicher.

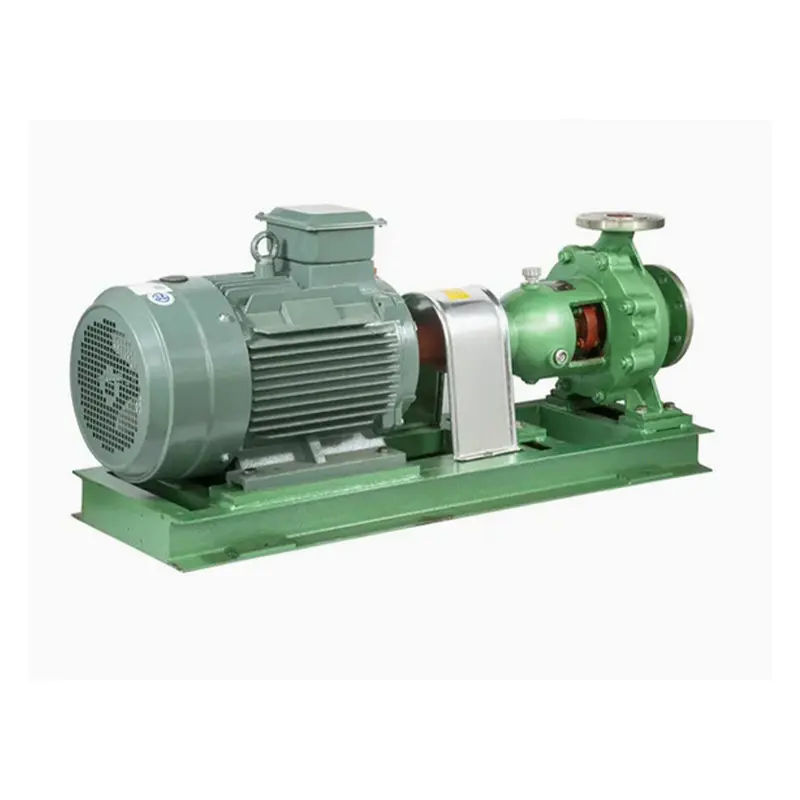

Horizontale chemische Kreiselpumpe vom Typ IH Für korrosive, wasserähnliche Flüssigkeiten ohne Feststoffe bietet diese einstufige ISO2858-Pumpe einen großen Durchfluss- und Förderhöhenbereich für chemische Prozesse. Produkt anzeigen →

Schneller Vergleich von Pumpentypen mit hohem Durchfluss

Wo Kreiselpumpen mit hohem Durchfluss in Prozessanlagen passen

Kreiselpumpen mit hohem Durchfluss kommen an mehr Orten vor, als viele Menschen erwarten. Sie handhaben Kühl- und Brauchwasser, transportieren Produkte zwischen Tanks, beschicken Wäscher, zirkulieren Sole oder Thermoflüssigkeit und unterstützen Reaktormantelsysteme. In Chemieanlagen kann dieselbe Pumpenfamilie für verdünnte Lösungen, Lösungsmittel und andere Flüssigkeiten mit niedriger Viskosität verwendet werden, sofern die benetzten Materialien und Dichtungen kompatibel sind. Wenn der Strom Feststoffe oder Gase enthält, ändert sich das Bild und möglicherweise ist ein anderes Design oder eine modifizierte Installation erforderlich.

Eine nützliche Unterscheidung ist zwischen Transfer und Zirkulation. Eine Transferpumpe hat normalerweise einen definierten Start- und Stoppzyklus und muss möglicherweise selbstansaugend oder saugfähig sein. Eine Umwälzpumpe läuft über lange Zeiträume, daher sind Effizienz und stabiler Betrieb nahe dem besten Effizienzpunkt wichtiger. Ein gutes Beispiel sind Verdampfungs- und Kristallisationskreisläufe: Die Pumpe muss ein großes Volumen an Flüssigkeit mit einer geringen verfügbaren Förderhöhe bewegen, und die falsche Auswahl kann Kavitation, Vibrationen oder unnötigen Stromverbrauch verursachen. Dies ist einer der Gründe, warum unser Pumpensortiment sowohl Prozesszentrifugen als auch Pumpen umfasst chemische Axialpumpen für großvolumige Zirkulation.

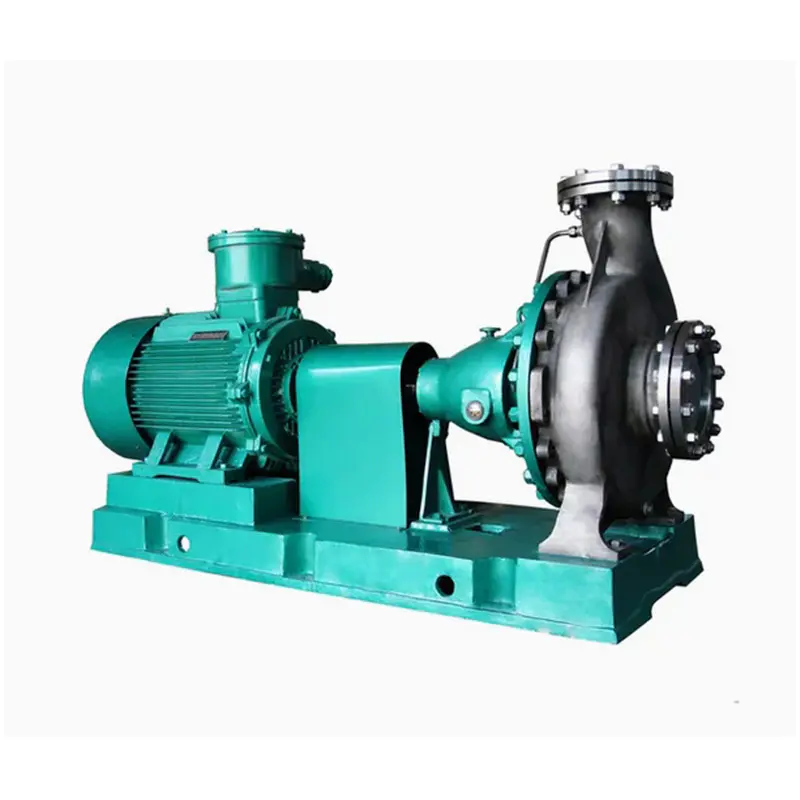

CZ Standard-Chemieprozesspumpe Nach hinten öffnende chemische Prozesspumpe für korrosive oder Hochtemperaturflüssigkeiten, mit Fördermengen bis 1500 m³/h und Wartung ohne Öffnen der Rohrleitung. Produkt anzeigen →

Checkliste für Größenbestimmung und Auswahl

Eine zuverlässige Auswahl beginnt mit Daten, nicht mit einer Rahmengröße. Notieren Sie den normalen und maximalen Durchfluss, die erforderliche Förderhöhe, die Flüssigkeitseigenschaften und die Betriebstemperatur, bevor Sie sich die Kurven ansehen. Anschließend prüfen Sie sorgfältig die Saugseite. Viele Hochleistungspumpen werden für Kavitation verantwortlich gemacht, wenn das eigentliche Problem in einer unzureichenden Nettosaughöhe, einer langen Saugleitung oder einem schlecht platzierten Krümmer liegt. Die folgenden Prüfungen sind ein praktischer Ausgangspunkt.

1. Dienstpunkt: Bestätigen Sie den Entwurfsfluss und die Förderhöhe sowie etwaige zukünftige Kapazitätsmargen. Vermeiden Sie das Hinzufügen willkürlicher Ränder, die den Pump weit nach rechts aus seiner Kurve verschieben.
2. Flüssigkeitsdaten: Zeichnen Sie Viskosität, Dichte, Feststoffgehalt, gelöstes Gas, Korrosivität und Temperatur auf. Diese bestimmen Pumpentyp, Materialien und Dichtungsanordnung.
3. NPSH-Marge: Vergleichen Sie den verfügbaren NPSH mit dem erforderlichen NPSH über den gesamten Durchflussbereich, nicht nur am Auslegungspunkt.
4. Materialien und Dichtungen: Passen Sie die benetzten Teile an die Flüssigkeit an und wählen Sie einen Dichtungsspülplan, der vor Ort beibehalten werden kann.
5. Fahrer und Steuerung: Überprüfen Sie die Motordimensionierung, die Startmethode, den Betrieb mit variabler Geschwindigkeit und die Auswirkung von Geschwindigkeitsänderungen auf Durchfluss und Förderhöhe.
6. Layout: Halten Sie die Ansaugleitungen kurz und direkt, sorgen Sie für ausreichendes Eintauchen und lassen Sie Platz für Wartungszugang.

Es hilft auch zu fragen, wie die Pumpe betrieben wird. Ein Gerät, das jahrelang auf Hochtouren läuft, hat andere Prioritäten als eines, das häufig gedrosselt oder geschaltet wird. Wenn das System einen großen Durchflussbereich benötigt, kann eine variable Drehzahlregelung sinnvoller sein als eine größere Laufradtrimmung. Wenn die Flüssigkeit korrosiv ist, kann eine ausgekleidete oder rostfreie Konstruktion im Vorfeld höhere Kosten verursachen, aber die Ausfallzeit verringern. Das Ziel besteht nicht darin, die höchste Durchflusszahl zu finden; Es geht darum, eine Pumpe zu finden, die innerhalb eines gesunden Betriebsfensters bleibt.

Installations-, Betriebs- und Wartungshinweise

Kreiselpumpen mit hohem Durchfluss belohnen eine gute Installation. Grundplattenverguss, Schachtausrichtung und Rohrleitungsunterstützung sind wichtig, da große Durchflussmengen spürbare Reaktionskräfte erzeugen können. Die Saugleitungen sollten keine hohen Stellen aufweisen, an denen sich Luft ansammeln kann, und die Pumpe sollte niemals trocken laufen, es sei denn, sie ist speziell für diesen Zweck ausgelegt. Überprüfen Sie bei der Inbetriebnahme die Drehung, Dichtungsleckage, Vibrationen und den Motorstrom am tatsächlichen Betriebspunkt. Eine Pumpe, die beim Start laut ist oder vibriert, kann kavitieren, falsch ausgerichtet sein oder weit von ihrem vorgesehenen Durchfluss entfernt laufen.

Beobachten Sie im täglichen Betrieb den Ansaugdruck, den Auslassdruck, die Durchflussanzeige und die Lagertemperatur. Ein allmählicher Durchflussverlust kann auf ein verschlissenes Laufrad, ein teilweise verstopftes Saugsieb oder eine Veränderung im Prozess hinweisen. Ausfälle von Gleitringdichtungen sind oft eher auf Trockenlauf, schlechten Spülfluss oder Fehlausrichtung als auf die Dichtung selbst zurückzuführen. Halten Sie Ersatz-Verschleißringe und -Dichtungen für kritische Einheiten bereit und zeichnen Sie die Pumpenkurve bei der Inbetriebnahme auf, damit zukünftige Leistungsänderungen anhand einer bekannten Basislinie beurteilt werden können. Bei Hochtemperatur- oder Korrosionseinsätzen ist ein vorbeugender Wartungsplan, der auf dem Zustand der Dichtungen und dem Vibrationstrend basiert, in der Regel sinnvoller als ein festes Überholungsintervall.

Vertikale Axialpumpe für großvolumige Aufgaben Vertikale Axialpumpe für großvolumige Aufgaben mit geringer Förderhöhe; Die platzsparende Ausrichtung eignet sich für Bewässerung, Hochwasserschutz, Abwasserbehandlung und beengte Installationen. Produkt anzeigen →

Zusammenarbeit mit einem Pumpenhersteller für hohe Durchflussmengen

Jiangsu Feixiang Pump Manufacturing Co., Ltd. baut seit den 1980er Jahren Chemiepumpen und unsere Produktpalette umfasst Chemieprozesspumpen, korrosionsbeständige Pumpen, Hochtemperaturpumpen, Axialpumpen, selbstansaugende Pumpen und zugehörige Ausrüstung. Diese Breite ist nützlich, wenn sich ein hoher Durchflussbereich mit chemischer Kompatibilität oder hohen Temperaturen überschneidet, da die Diskussion von „Welche Pumpe ist die größte“ zu „Welche Hydraulik- und Materialkombination passt zu dieser Linie“ wechseln kann? Unsere Prozesspumpenfamilien CZ, HJ, IH und ZA bedienen unterschiedliche Teile dieses Bereichs, während Axialströmungs- und Vertikalumwälzpumpen großvolumige Anwendungen mit geringer Förderhöhe abdecken.

Wenn Sie eine Neuinstallation oder den Austausch einer Pumpe planen, die nie ganz passt, senden Sie uns Durchfluss, Förderhöhe, Flüssigkeitsdaten, Temperatur und eine einfache Skizze der Rohrleitungsanordnung. Wir prüfen gemeinsam mit Ihnen den Einsatz und empfehlen Ihnen eine praxisgerechte Konfiguration. Das Ziel ist eine Kreiselpumpe mit hohem Durchfluss, die ihre Arbeit leise, effizient und mit einem Wartungsaufwand verrichtet, den Ihr Team tatsächlich bewältigen kann.
